Schriftfeld
???
Licharz
Deutsch
Deckel1_GA11_F150
kein
2026-08-17 22:13:15
1782457884_Deckel1_GA11_F150.pdf
◯ Reines Drehteil
Ansichten und Bemassungen
DREHARBEITEN
15 Maße

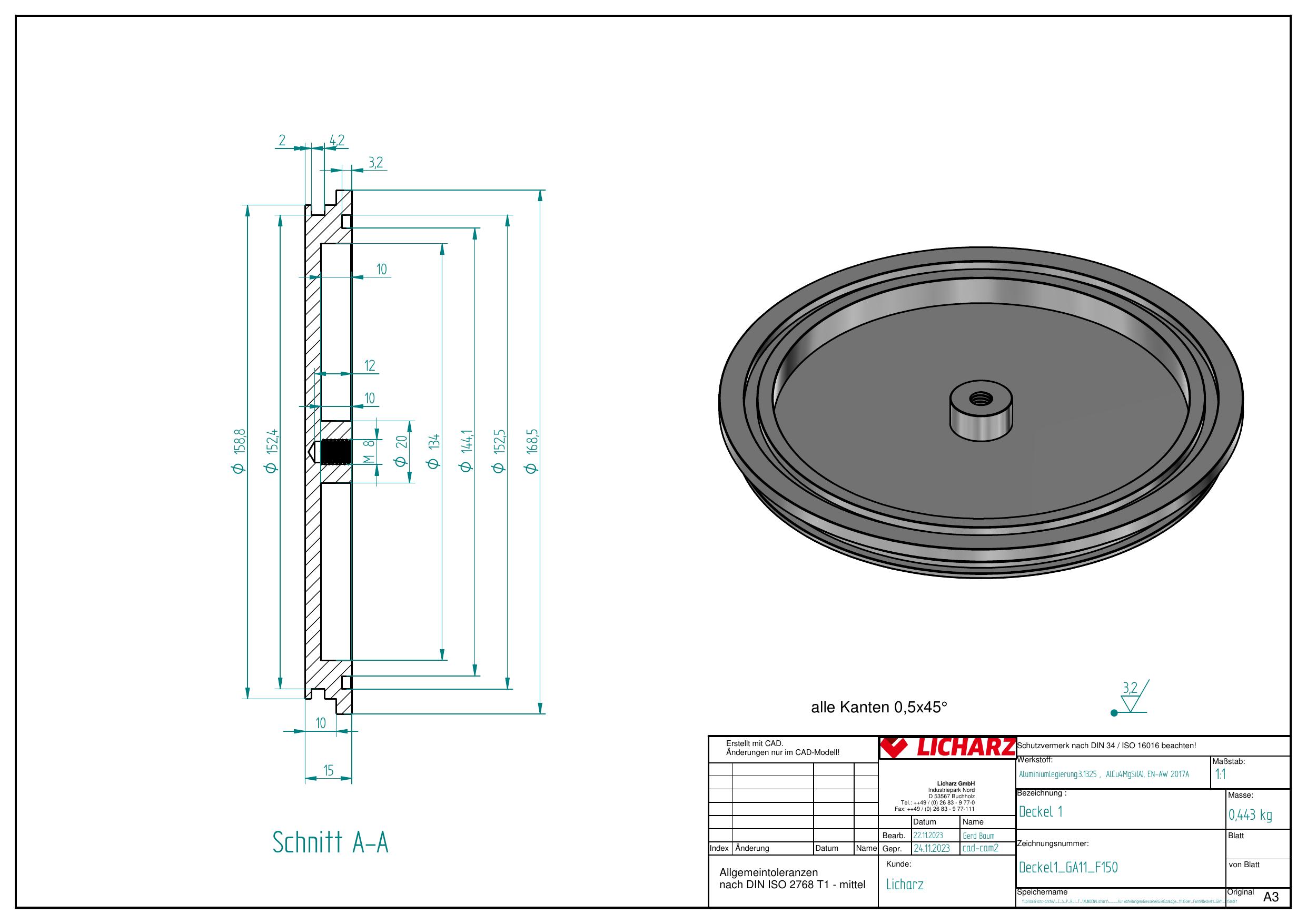

Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 168.5 | mm | |||
| 2 | Aussen-Durchmesser | Ø 158.8 | mm | |||
| 3 | Aussen-Durchmesser | Ø 152.5 | mm | |||
| 4 | Aussen-Durchmesser | Ø 152.4 | mm | |||
| 5 | Aussen-Durchmesser | Ø 144.1 | mm | |||
| 6 | Aussen-Durchmesser | Ø 134 | mm | |||
| 7 | Innen-Durchmesser | Ø 20 | mm | |||
| 8 | Innengewinde | M8 | mm | |||
| 9 | Laengenmass | 15 | mm | |||
| 10 | Laengenmass | 10 | mm | |||
| 11 | Laengenmass | 12 | mm | |||
| 12 | Breite | 2 | mm | |||
| 13 | Breite | 4.2 | mm | |||
| 14 | Fase | 0.5x45 | mm | |||
| 15 | Oberflaeche | 3.2 | µm |
