◯ Reines Drehteil

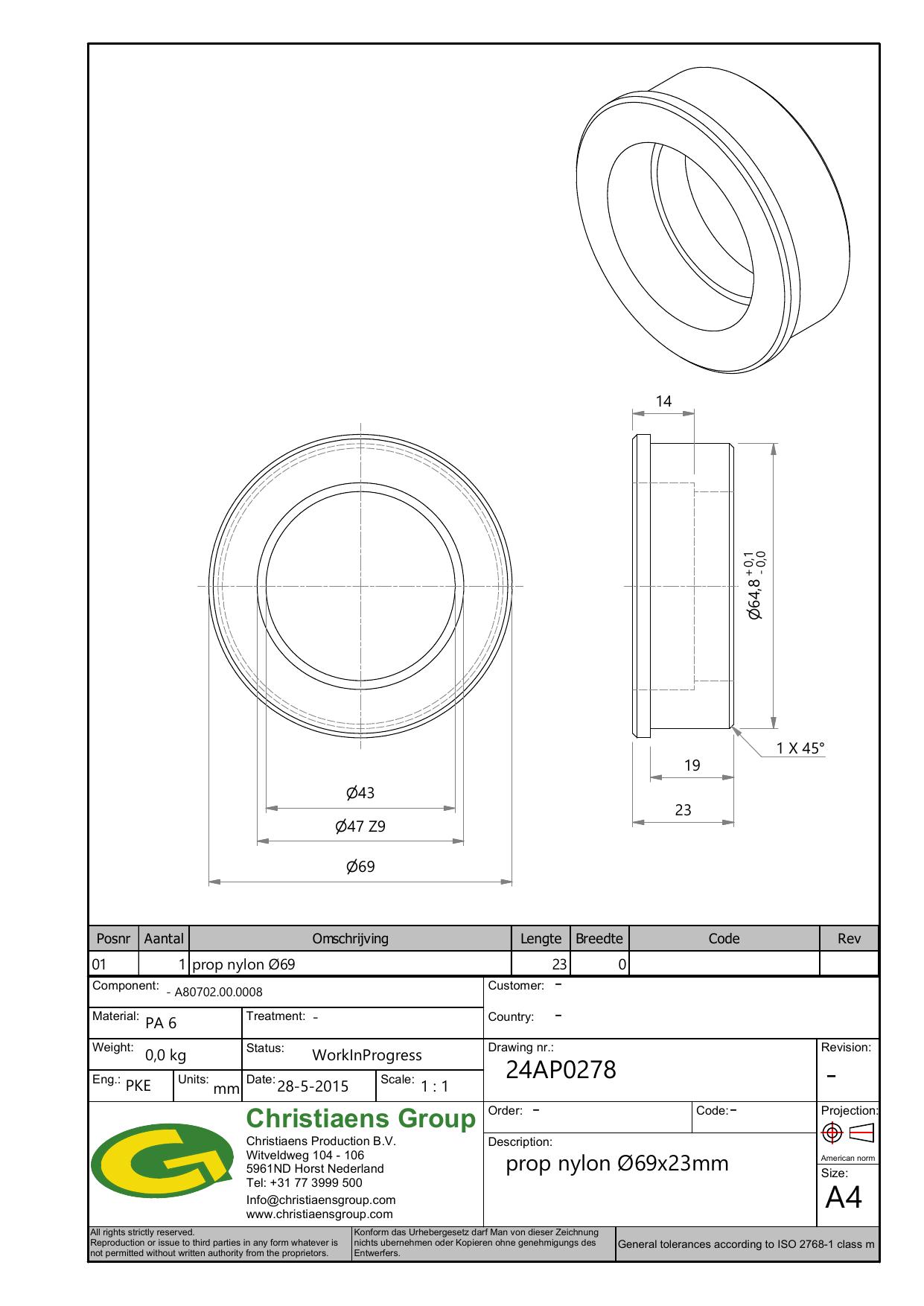

Ansichten und Bemassungen
DREHARBEITEN
8 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 69 | mm | |||
| 2 | Aussen-Durchmesser | Ø 47 | mm | Z9 | ||
| 3 | Innen-Durchmesser | Ø 43 | mm |
Seitenansicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 4 | Laengenmass | 23 | mm | |||
| 5 | Laengenmass | 19 | mm | |||
| 6 | Breite | 14 | mm | |||
| 7 | Aussen-Durchmesser | Ø 64.8 | mm | +0.1/-0.0 | ||
| 8 | Fase | 1x45 | mm/° |
