Schriftfeld
???
KHS
Deutsch
25433369
1
2026-08-17 14:37:13
DR_FR_Zahnrad_Artikel_415723.pdf
■ Drehen & Fräsen

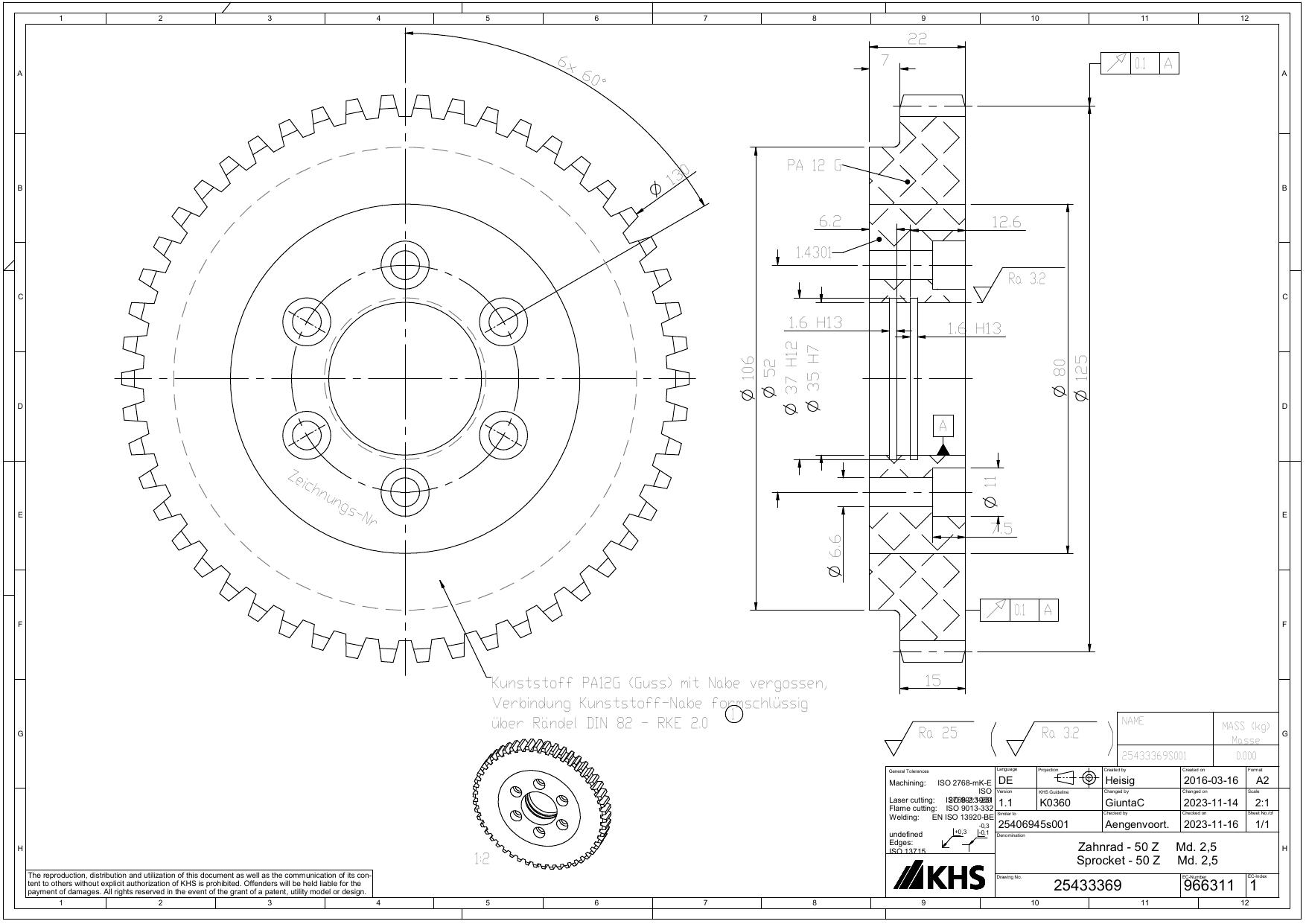

Ansichten und Bemassungen
DREHARBEITEN
14 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 4 | Innen-Durchmesser | Ø 52 | mm | H12 | ||
| 5 | Innen-Durchmesser | Ø 37 | mm | H12 | ||
| 6 | Innen-Durchmesser | Ø 35 | mm | H7 |
Schnitt
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 9 | Aussen-Durchmesser | Ø 80 | mm | |||
| 10 | Innen-Durchmesser | Ø 11 | mm | |||
| 11 | Innen-Durchmesser | Ø 7.5 | mm | |||
| 12 | Breite | 1.6 | mm | H13 | ||
| 13 | Laengenmass | 6.2 | mm | |||
| 14 | Laengenmass | 12.6 | mm | |||
| 15 | Laengenmass | 106 | mm | |||
| 16 | Laengenmass | 22 | mm | |||
| 17 | Laengenmass | 15 | mm | |||
| 18 | Laengenmass | 7 | mm | |||
| 19 | Oberflaeche | Ra 3.2 | µm |
FRÄSARBEITEN
6 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 130 | mm | |||
| 2 | Aussen-Durchmesser | Ø 125 | mm | |||
| 3 | Lochkreis-Durchmesser | Ø 105 | mm | |||
| 7 | Teilkreis | 60 | Grad | |||
| 8 | Bohrungsdurchmesser | Ø 6.6 | mm |
Schnitt
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 20 | Oberflaeche | Ra 25 | µm |
