Schriftfeld
???
GEDA GmbH
Deutsch
2-055912.idw B.1
B.1
2026-08-17 14:23:53
_Artikel_433849.pdf
◯ Reines Drehteil

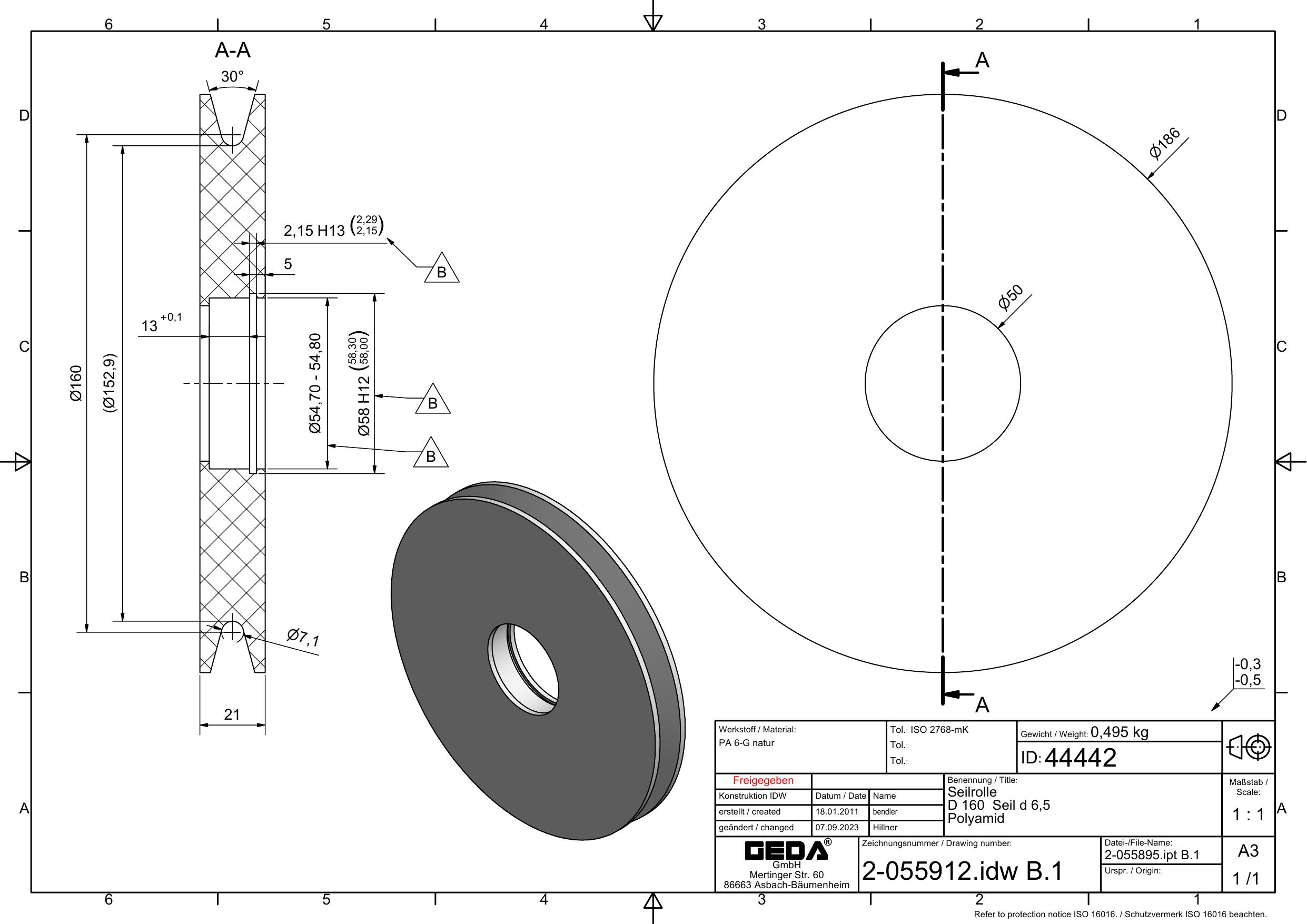

Ansichten und Bemassungen
DREHARBEITEN
12 Maße
Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 160 | mm | |||
| 2 | Aussen-Durchmesser | Ø 152,9 | mm | (Referenzmass) | ||
| 3 | Seilnut-Durchmesser | Ø 54,70 - 54,80 | mm | |||
| 4 | Innen-Durchmesser | Ø 58 | mm | H12 (58,00 - 58,30) | ||
| 5 | Bohrungsdurchmesser | Ø 7,1 | mm | -0,3 / -0,5 | ||
| 6 | Breite | 21 | mm | |||
| 7 | Laengenmass | 13 | mm | +0,1 | ||
| 8 | Laengenmass | 5 | mm | |||
| 9 | Seilnut-Radius | 2,15 | mm | H13 (2,15 - 2,29) | ||
| 10 | Seilnut-Winkel | 30 | Grad |
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 186 | mm | |||
| 2 | Innen-Durchmesser | Ø 50 | mm |
