Schriftfeld
???
nicht lesbar
Deutsch
24AP0278
-
2026-08-17 13:25:53
DR_Artikel_436251.pdf
◯ Reines Drehteil

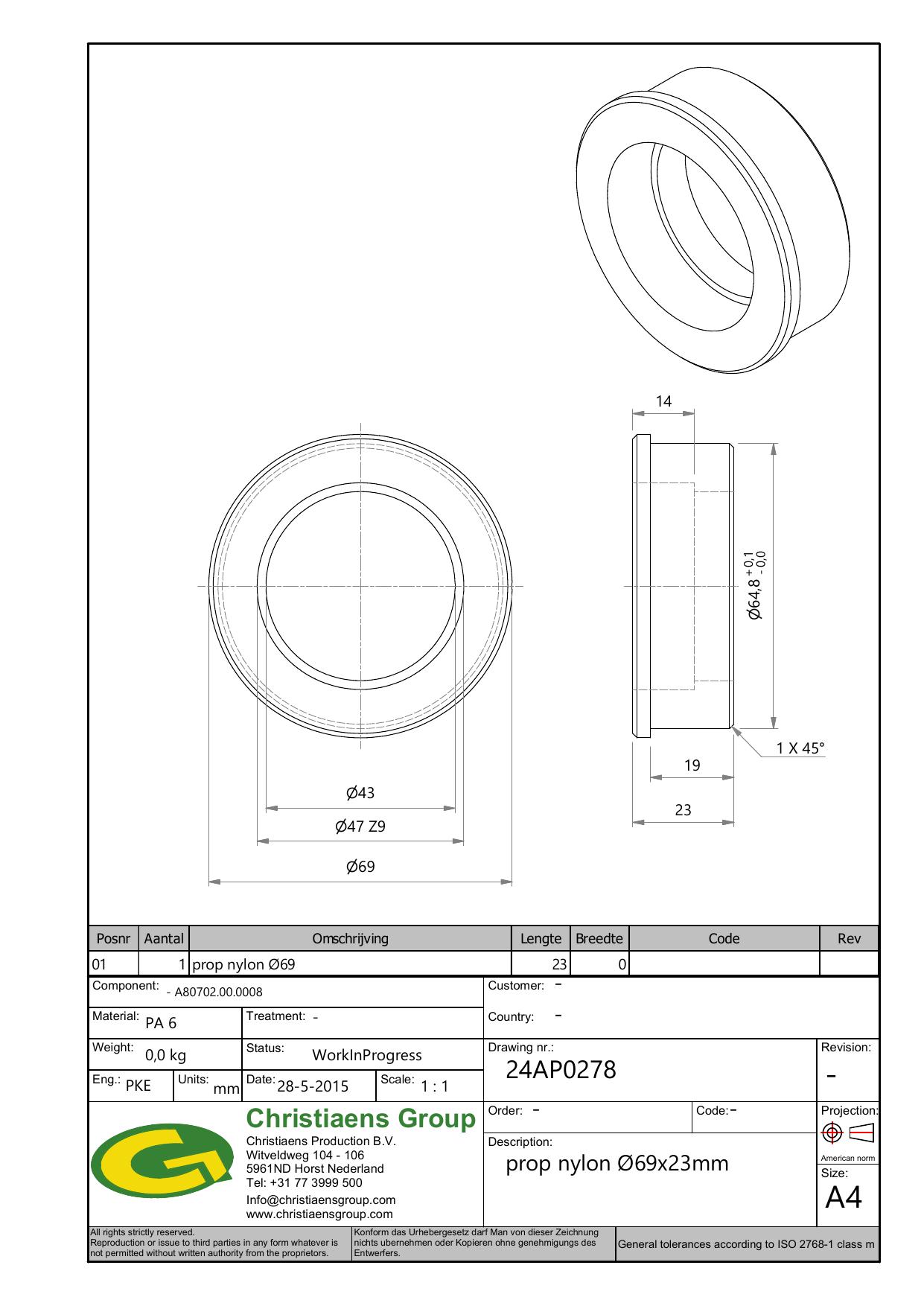

Ansichten und Bemassungen
DREHARBEITEN
8 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 69 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 2 | Aussen-Durchmesser | Ø 47 | mm | Z9 | ||
| 3 | Innen-Durchmesser | Ø 43 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel |
Seitenansicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Laengenmass | 23 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 2 | Laengenmass | 19 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 3 | Laengenmass | 14 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 4 | Aussen-Durchmesser | Ø 64,8 | mm | +0,1/-0,0 | ||
| 5 | Fase | 1x45 | mm/° | +0.20/-0.20 | DIN ISO 2768 - mittel |
