Schriftfeld
???
KHS
Deutsch
25433369
1
2026-09-21 13:42:50
DR_FR_Zahnrad_Artikel_415723.pdf
■ Drehen & Fräsen
⚠ Allgemeine Hinweise auf der Zeichnung
ISO 2768-mK-E
Allgemeine Toleranzen: ISO 2768-2:1989
Machining: ISO 9013-231
Laser cutting: ISO 9013-231
Flame cutting: ISO 9013-332
Welding: EN ISO 13920-BE
Edges: ISO 13715
Kunststoff PA12G (Guss) mit Nabe vergossen, Verbindung Kunststoff-Nabe formschlüssig über Rändel DIN 82 - RKE 2.0
Oberflaeche allgemein: Ra 25
Oberflaeche bearbeitet: Ra 3.2
Toleranz allgemein: +0.3 / -0.1
Material Nabe: 1.4301
Material Zahnrad: PA 12 G

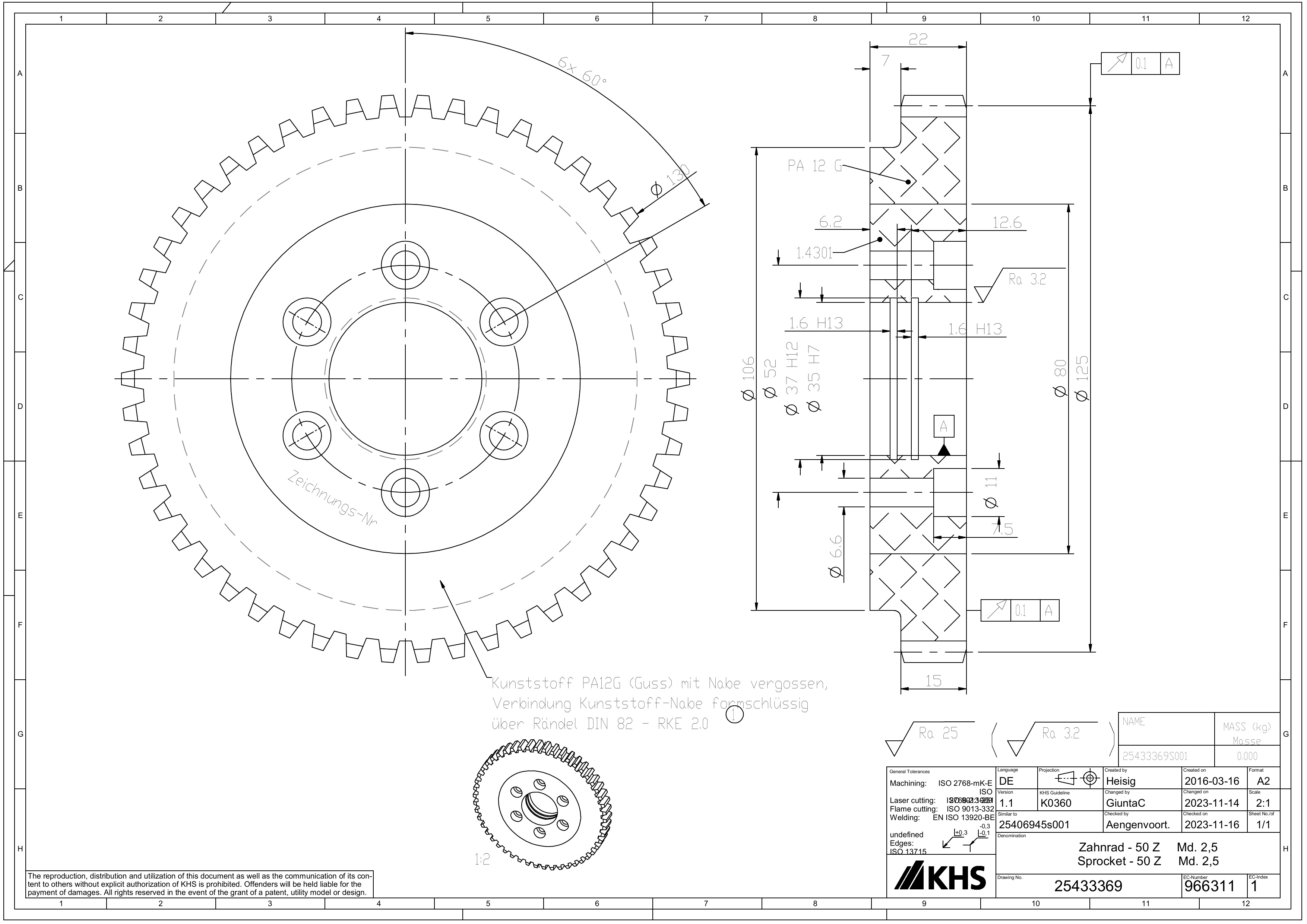

Ansichten und Bemassungen
DREHARBEITEN
19 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 3 | Innen-Durchmesser | Ø 52 | mm | H12 | ||
| 4 | Innen-Durchmesser | Ø 37 | mm | H7 | ||
| 5 | Innen-Durchmesser | Ø 35 | mm | H7 |
Schnitt
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 130 | mm | |||
| 2 | Aussen-Durchmesser | Ø 125 | mm | |||
| 3 | Innen-Durchmesser | Ø 80 | mm | |||
| 4 | Innen-Durchmesser | Ø 52 | mm | H12 | ||
| 5 | Innen-Durchmesser | Ø 35 | mm | H7 | ||
| 8 | Breite | 1.6 | mm | H13 | ||
| 9 | Breite | 1.6 | mm | H13 | ||
| 10 | Laengenmass | 6.2 | mm | |||
| 11 | Laengenmass | 12.6 | mm | |||
| 12 | Laengenmass | 106 | mm | |||
| 13 | Laengenmass | 22 | mm | |||
| 14 | Laengenmass | 15 | mm | |||
| 15 | Laengenmass | 7 | mm | |||
| 16 | Laengenmass | 7.5 | mm | |||
| 17 | Oberflaeche | Ra 3.2 | µm | |||
| 18 | Oberflaeche | Ra 3.2 | µm |
FRÄSARBEITEN
7 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 130 | mm | |||
| 2 | Aussen-Durchmesser | Ø 125 | mm | |||
| 6 | Lochkreis-Durchmesser | Ø 80 | mm | |||
| 7 | Bohrungsdurchmesser | Ø 6.6 | mm | |||
| 8 | Teilkreis | 6x60 | Grad |
Schnitt
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 6 | Bohrungsdurchmesser | Ø 11 | mm | H7 | ||
| 7 | Bohrungsdurchmesser | Ø 6.6 | mm |
