Zeichnungsanalyse und Prüfprotokoll

Schriftfeld

Artikel-Nr. ???

Kunde Fette Compacting

Sprache Deutsch

Zeichnungs-Nr. E00065177

Index / Revision 01

Eingelesen am 2026-09-20 23:14:47

Datei vorschau_9.jpg

Fertigungsart ■ Drehen & Fräsen

⚠ Allgemeine Hinweise auf der Zeichnung

Standard: Natur Allgemeintoleranz nach ISO 2768-mK Toleranz +0.40 / -0.50 Tasche eingebracht Toleranz u. Kantenbr. angepasst Beschriftet nach Werknorm WN19001 TYP B1-3-G Oberflaechenbehandlung bzw. -struktur: Superficial structure resp. surface: Ra0,8 / Ra1,6 / Ra3,2 Erstellt mit CAD, Aenderungen nur im CAD-Modell / Created with CAD, Changes only in CAD model

Ansichten und Bemassungen

DIN ISO 2768: ⚙ Bearb.Plan

◯ DREHARBEITEN 24 Maße

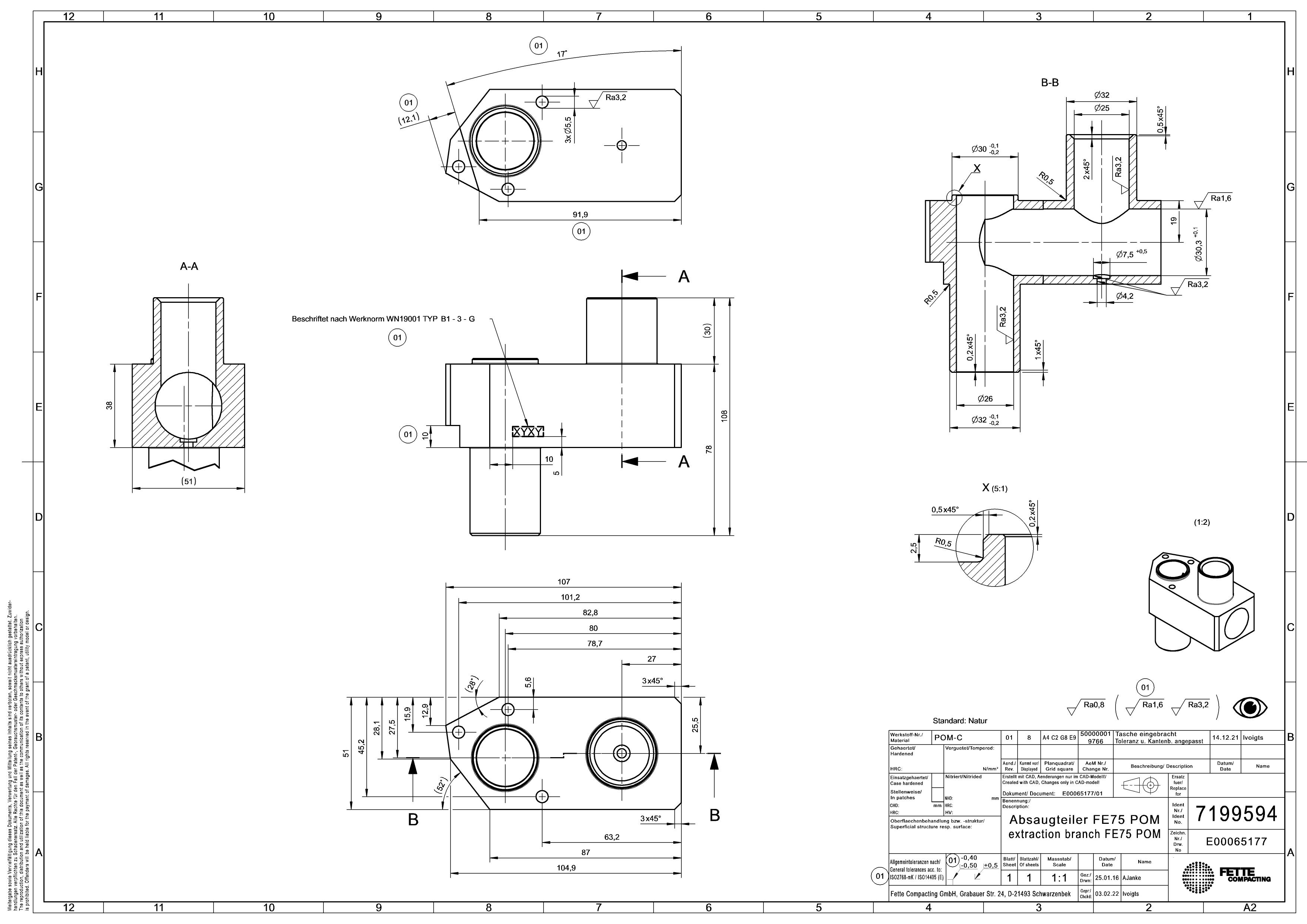

Draufsicht (unten/Grundriss)

Nr.	Typ	Wert	Einheit	Toleranz	Bemerkung	Aktion
21	Bohrungsdurchmesser	Ø 62	mm

Schnitt B-B

Nr.	Typ	Wert	Einheit	Toleranz
1	Aussen-Durchmesser	Ø 32	mm
2	Innen-Durchmesser	Ø 25	mm
3	Aussen-Durchmesser	Ø 30	mm	+0,1/-0,2
4	Aussen-Durchmesser	Ø 30,3	mm	+0,1
5	Innen-Durchmesser	Ø 17,5	mm	+0,5
7	Innen-Durchmesser	Ø 26	mm
8	Aussen-Durchmesser	Ø 32	mm	+0,1/-0,2
9	Innenradius	9,5	mm
10	Innenradius	0,5	mm
11	Fase	2x45	Grad
12	Fase	0,5x45	Grad
13	Fase	0,2x45	Grad
14	Fase	1x45	Grad
15	Fase	0,5x45	Grad
16	Laengenmass	19	mm
17	Laengenmass	30,1	mm	+0,1
18	Oberflaeche	Ra3,2	µm
19	Oberflaeche	Ra3,2	µm
20	Oberflaeche	Ra1,6	µm

Detailansicht X (5:1)

Nr.	Typ	Wert	Einheit
1	Fase	0,5x45	Grad
2	Fase	0,2x45	Grad
3	Innenradius	0,5	mm
4	Laengenmass	2,5	mm

■ FRÄSARBEITEN 34 Maße

Draufsicht (oben)

Nr.	Typ	Wert	Einheit
1	Laengenmass	91,9	mm
2	Laengenmass	12,1	mm
3	Winkel	17	Grad
4	Fase	3x25,5	mm
5	Oberflaeche	Ra3,2	µm

Vorderansicht (Hauptansicht)

Nr.	Typ	Wert	Einheit
1	Hoehe	108	mm
2	Hoehe	78	mm
3	Hoehe	30	mm
4	Laengenmass	10	mm
5	Laengenmass	5	mm
6	Laengenmass	10	mm

Draufsicht (unten/Grundriss)

Nr.	Typ	Wert	Einheit
1	Laengenmass	107	mm
2	Laengenmass	104,9	mm
3	Laengenmass	101,2	mm
4	Laengenmass	87	mm
5	Laengenmass	82,8	mm
6	Laengenmass	80	mm
7	Laengenmass	78,7	mm
8	Laengenmass	63,2	mm
9	Laengenmass	27	mm
10	Breite	51	mm
11	Abstand	45,2	mm
12	Abstand	28,1	mm
13	Abstand	27,5	mm
14	Abstand	15,9	mm
15	Abstand	12,9	mm
16	Hoehe	25,5	mm
17	Laengenmass	5,6	mm
18	Winkel	28	Grad
19	Fase	3x45	Grad
20	Fase	3x45	Grad

Schnitt A-A

Nr.	Typ	Wert	Einheit	Toleranz	Bemerkung	Aktion
1	Hoehe	38	mm
2	Laengenmass	51	mm

Schnitt B-B

Nr.	Typ	Wert	Einheit	Toleranz	Bemerkung	Aktion
6	Bohrungsdurchmesser	Ø 4,2	mm
