Schriftfeld
???
iSheaves LLC
Deutsch
551230091
kein
2026-09-20 21:11:34
◯ Reines Drehteil
⚠ Allgemeine Hinweise auf der Zeichnung
Hier wird alles ausgelesen was geschrieben ist Ø 333 ± 0,05

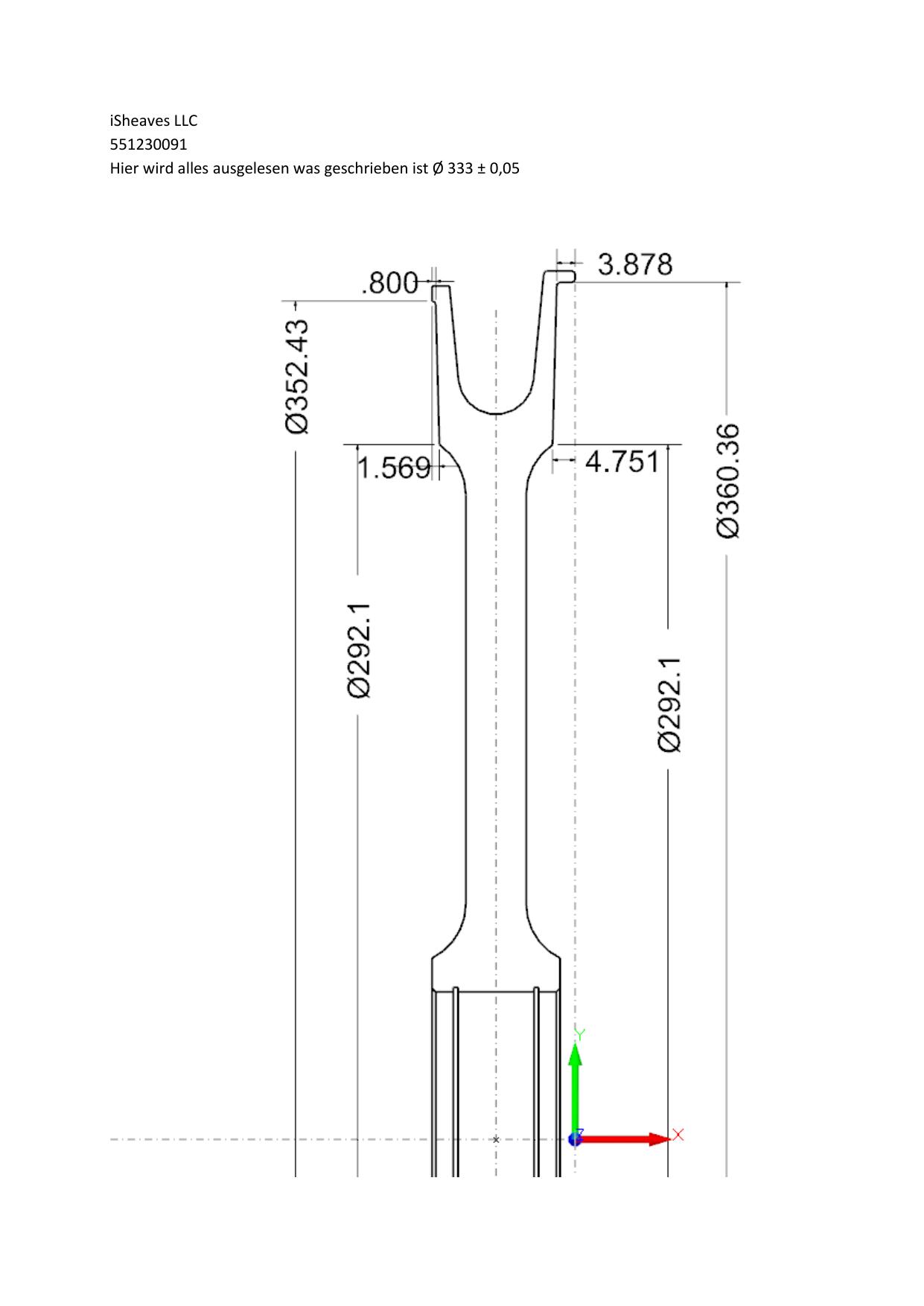

Ansichten und Bemassungen
DREHARBEITEN
8 Maße
Vorderansicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 352.43 | mm | |||
| 2 | Aussen-Durchmesser | Ø 360.36 | mm | |||
| 3 | Innen-Durchmesser | Ø 292.1 | mm | |||
| 4 | Innen-Durchmesser | Ø 292.1 | mm | |||
| 5 | Breite | 0.800 | Zoll | |||
| 6 | Breite | 1.569 | Zoll | |||
| 7 | Breite | 3.878 | Zoll | |||
| 8 | Breite | 4.751 | Zoll |
