Schriftfeld
???
GEOTEC
Deutsch
5-010541
01.01
2026-09-18 09:20:16
DR-FR_Artikel_421376.pdf
■ Drehen & Fräsen
⚠ Allgemeine Hinweise auf der Zeichnung
Kanten brechen!
Allgemeintoleranzen: DIN ISO 2768 - mH
Oberflaechentoleranzen: DIN 3141 oder DIN ISO 1302
Allgemeintoleranzen Schweissen: DIN EN ISO 13920 (Genauigkeitsgrad B)
x = Ra 1,6

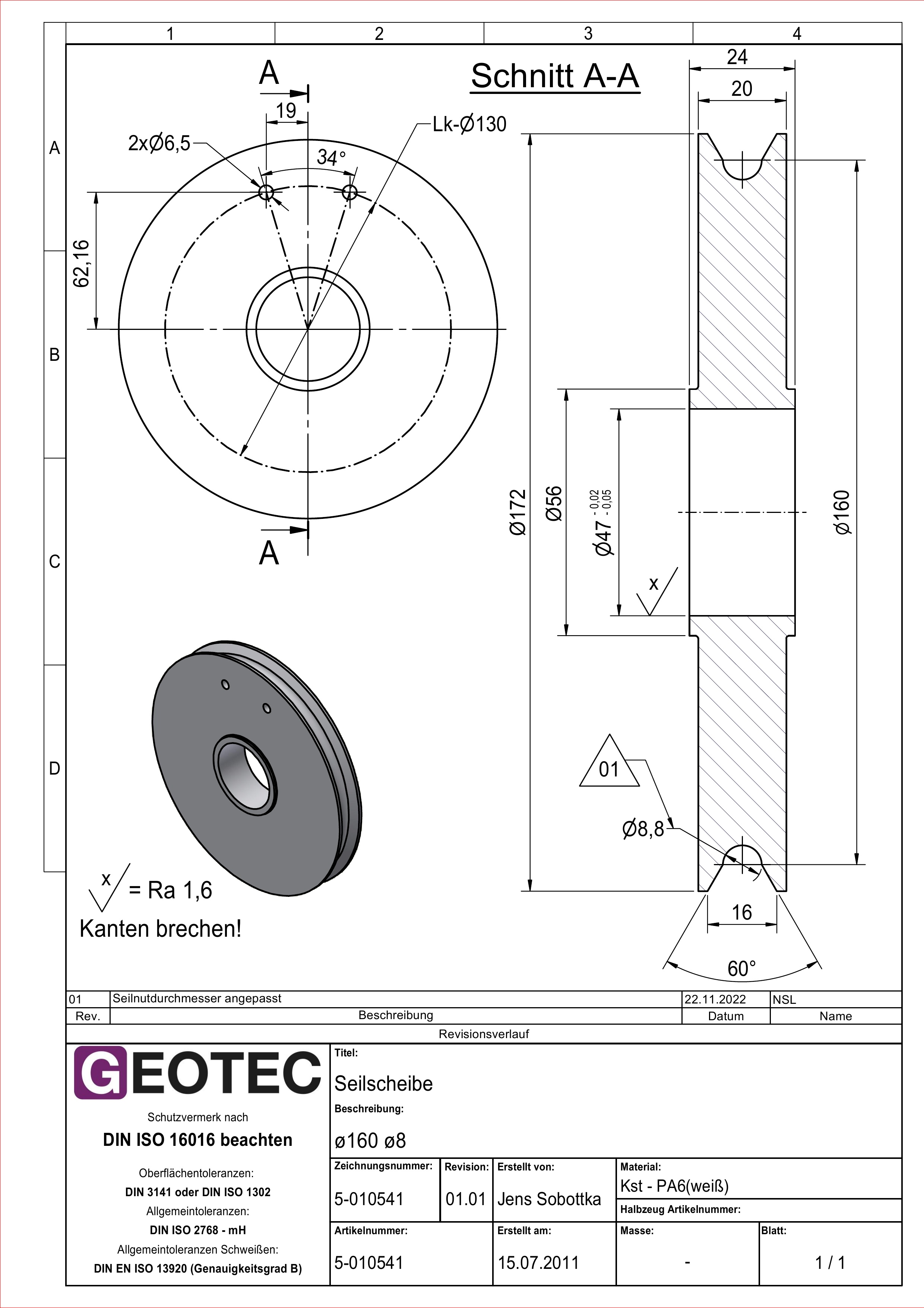

Ansichten und Bemassungen
DREHARBEITEN
10 Maße
Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 172 | mm | |||
| 2 | Aussen-Durchmesser | Ø 160 | mm | |||
| 3 | Innen-Durchmesser | Ø 56 | mm | |||
| 4 | Innen-Durchmesser | Ø 47 | mm | -0,02/-0,05 | ||
| 5 | Bohrungsdurchmesser | Ø 8,8 | mm | |||
| 6 | Breite | 24 | mm | |||
| 7 | Breite | 20 | mm | |||
| 8 | Breite | 16 | mm | |||
| 9 | Seilnut-Winkel | 60 | Grad | |||
| 10 | Oberflaeche | Ra 1,6 |
FRÄSARBEITEN
5 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Lochkreis-Durchmesser | Ø 130 | mm | |||
| 2 | Bohrungsdurchmesser | Ø 6,5 | mm | |||
| 3 | Teilkreis | 34 | Grad | |||
| 4 | Abstand | 19 | mm | |||
| 5 | Abstand | 62,16 | mm |
