Schriftfeld
???
nicht lesbar
Deutsch
E00403969
00
2026-09-17 14:40:44
433498.pdf
■ Drehen & Fräsen
⚠ Allgemeine Hinweise auf der Zeichnung
Werkstoff: POM-C
Gehaertet/Hardened: Verguetet/Tempered
Einsatzgehaertet/Case hardened: Nitriert/Nitrided
Allgemeintoleranz nach DIN ISO 2768-mK: -0,15/-0,25 +0,5
Oberflaechenrauheit allgemein: Rz16

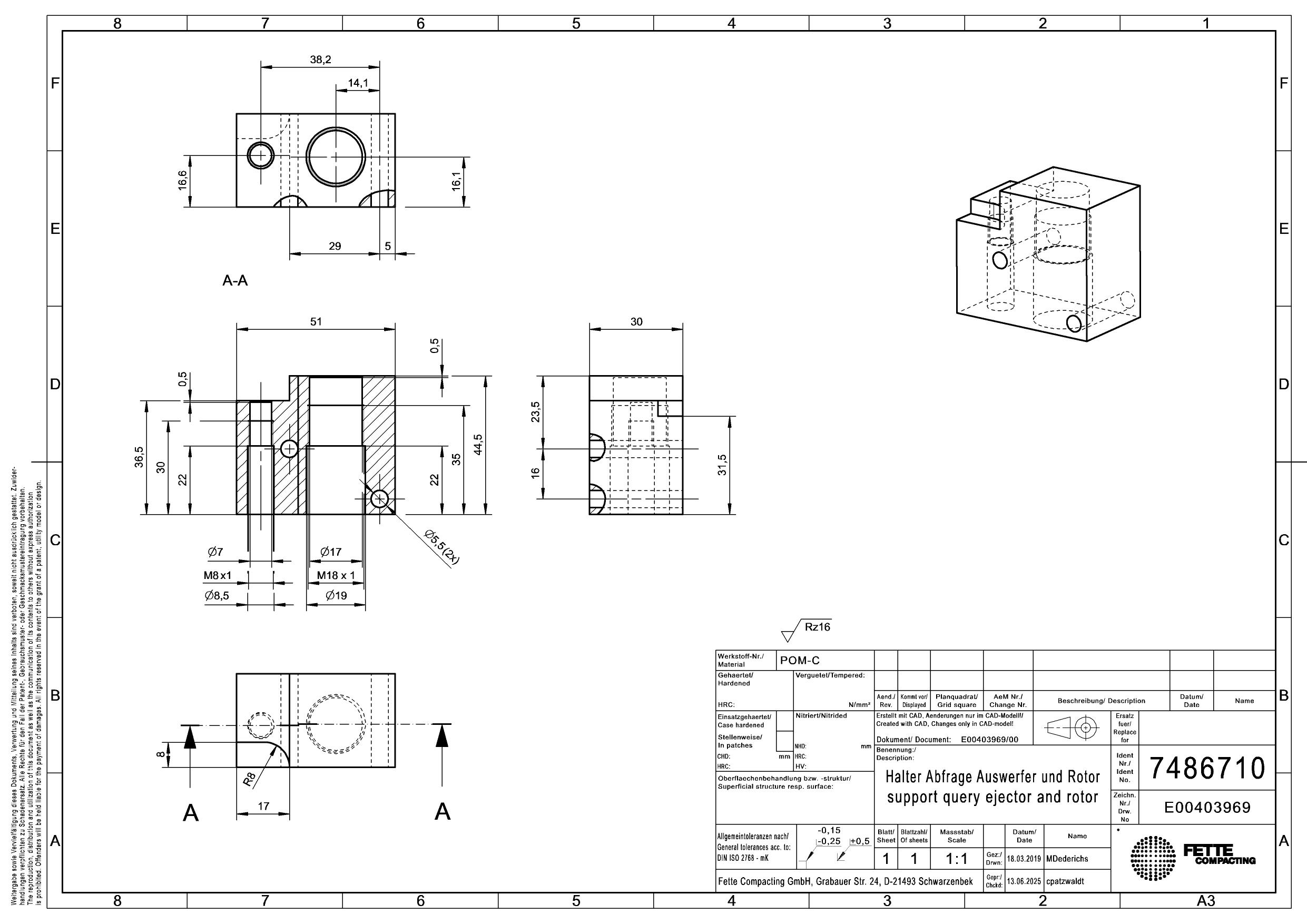

Ansichten und Bemassungen
DREHARBEITEN
0 Maße
Keine Drehmaße vorhanden.
FRÄSARBEITEN
29 Maße
Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Breite | 38,2 | mm | |||
| 2 | Abstand | 14,1 | mm | |||
| 3 | Hoehe | 16,6 | mm | |||
| 4 | Laengenmass | 16,1 | mm | |||
| 5 | Laengenmass | 29 | mm | |||
| 6 | Abstand | 5 | mm |
Vorderansicht / Schnitt
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Breite | 51 | mm | |||
| 2 | Hoehe | 38,5 | mm | |||
| 3 | Laengenmass | 30 | mm | |||
| 4 | Laengenmass | 22 | mm | |||
| 5 | Fase | 0,5 | mm | |||
| 6 | Fase | 0,5 | mm | |||
| 7 | Hoehe | 35 | mm | |||
| 8 | Hoehe | 44,5 | mm | |||
| 9 | Laengenmass | 22 | mm | |||
| 10 | Innengewinde | M8x1 | ||||
| 11 | Bohrungsdurchmesser | Ø 7 | mm | |||
| 12 | Bohrungsdurchmesser | Ø 8,5 | mm | |||
| 13 | Innengewinde | M18x1 | ||||
| 14 | Innen-Durchmesser | Ø 17 | mm | |||
| 15 | Innen-Durchmesser | Ø 19 | mm | |||
| 16 | Bohrungsdurchmesser | Ø 5,5 | mm |
Seitenansicht rechts
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Breite | 30 | mm | |||
| 2 | Hoehe | 31,5 | mm | |||
| 3 | Laengenmass | 23,5 | mm | |||
| 4 | Laengenmass | 16 | mm |
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Laengenmass | 17 | mm | |||
| 2 | Laengenmass | 8 | mm | |||
| 3 | Innenradius | 8 | mm |
