Schriftfeld
414141
Licharz
Deutsch
nicht lesbar
kein
2026-08-25 10:05:56

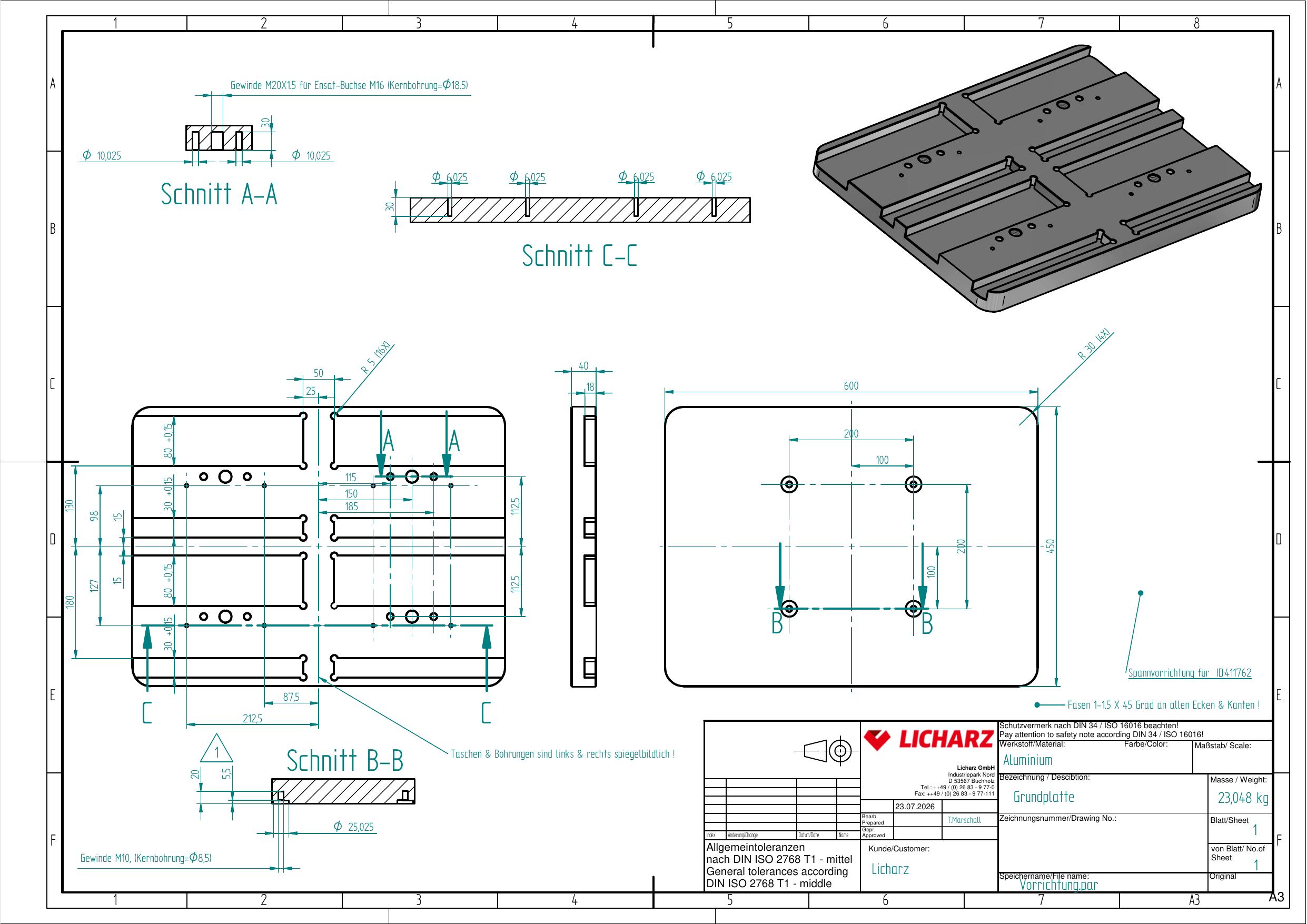

Zeichnung_Grundplatte.pdf
■ Drehen & Fräsen
⚠ Allgemeine Hinweise auf der Zeichnung
Allgemeintoleranzen nach DIN ISO 2768 T1 - mittel
Taschen & Bohrungen sind links & rechts spiegelbildlich!
Fasen 1-15 X 45 Grad an allen Ecken & Kanten!
Schutzvermerk nach DIN 34 / ISO 16016 beachten!
Werkstoff: Aluminium
Bezeichnung: Grundplatte
Masse / Weight: 23,048 kg
Ansichten und Bemassungen
DREHARBEITEN
0 Maße
Keine Drehmaße vorhanden.
FRÄSARBEITEN
45 Maße
Draufsicht (Hauptansicht)
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Laengenmass | 600 | mm | +0.80/-0.80 | DIN ISO 2768 - mittel | |
| 2 | Breite | 450 | mm | +0.80/-0.80 | DIN ISO 2768 - mittel | |
| 3 | Abstand | 200 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 4 | Abstand | 100 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 5 | Abstand | 200 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 6 | Abstand | 100 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 7 | Aussenradius | 30 | mm | +1.00/-1.00 | DIN ISO 2768 - mittel |
Vorderansicht (links)
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Laengenmass | 200 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 2 | Hoehe | 18 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 3 | Hoehe | 40 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 4 | Breite | 50 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 5 | Breite | 25 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 6 | Innenradius | 5 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 7 | Abstand | 115 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 8 | Abstand | 150 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 9 | Abstand | 185 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 10 | Abstand | 112,5 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 11 | Abstand | 112,5 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 12 | Hoehe | 130 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 13 | Abstand | 98 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 14 | Abstand | 127 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 15 | Breite | 15 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 16 | Breite | 15 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 17 | Laengenmass | 80 | mm | +0,15 | ||
| 18 | Laengenmass | 30 | mm | +0,15 | ||
| 19 | Laengenmass | 80 | mm | +0,15 | ||
| 20 | Laengenmass | 30 | mm | +0,15 | ||
| 21 | Laengenmass | 180 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel | |
| 22 | Abstand | 87,5 | mm | +0.30/-0.30 | DIN ISO 2768 - mittel | |
| 23 | Laengenmass | 212,5 | mm | +0.50/-0.50 | DIN ISO 2768 - mittel |
Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Innengewinde | M20x1.5 | +0.20/-0.20 | DIN ISO 2768 - mittel | ||
| 2 | Bohrungsdurchmesser | Ø 18,5 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 3 | Bohrungsdurchmesser | Ø 10 | mm | +0,025 | ||
| 4 | Bohrungsdurchmesser | Ø 10 | mm | +0,025 | ||
| 5 | Abstand | 30 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel |
Schnitt B-B
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Bohrungsdurchmesser | Ø 25 | mm | +0,025 | ||
| 2 | Innengewinde | M10 | +0.20/-0.20 | DIN ISO 2768 - mittel | ||
| 3 | Bohrungsdurchmesser | Ø 8,5 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 4 | Hoehe | 20 | mm | +0.20/-0.20 | DIN ISO 2768 - mittel | |
| 5 | Breite | 5,5 | mm | +0.10/-0.10 | DIN ISO 2768 - mittel | |
| 6 | Laengenmass | 1 | mm | +0.10/-0.10 | DIN ISO 2768 - mittel |
Schnitt C-C
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Bohrungsdurchmesser | Ø 6 | mm | +0,025 | ||
| 2 | Bohrungsdurchmesser | Ø 6 | mm | +0,025 | ||
| 3 | Bohrungsdurchmesser | Ø 6 | mm | +0,025 | ||
| 4 | Bohrungsdurchmesser | Ø 6 | mm | +0,025 |
