Schriftfeld
458745
nicht lesbar
Deutsch
4000004223
kein
2026-08-24 09:01:53
__DR_3_DR-Artikel_436311.pdf
◯ Reines Drehteil
⚠ Allgemeine Hinweise auf der Zeichnung
Toleranz: DIN ISO 2768-m
Werkstoff: PA6, schwarz

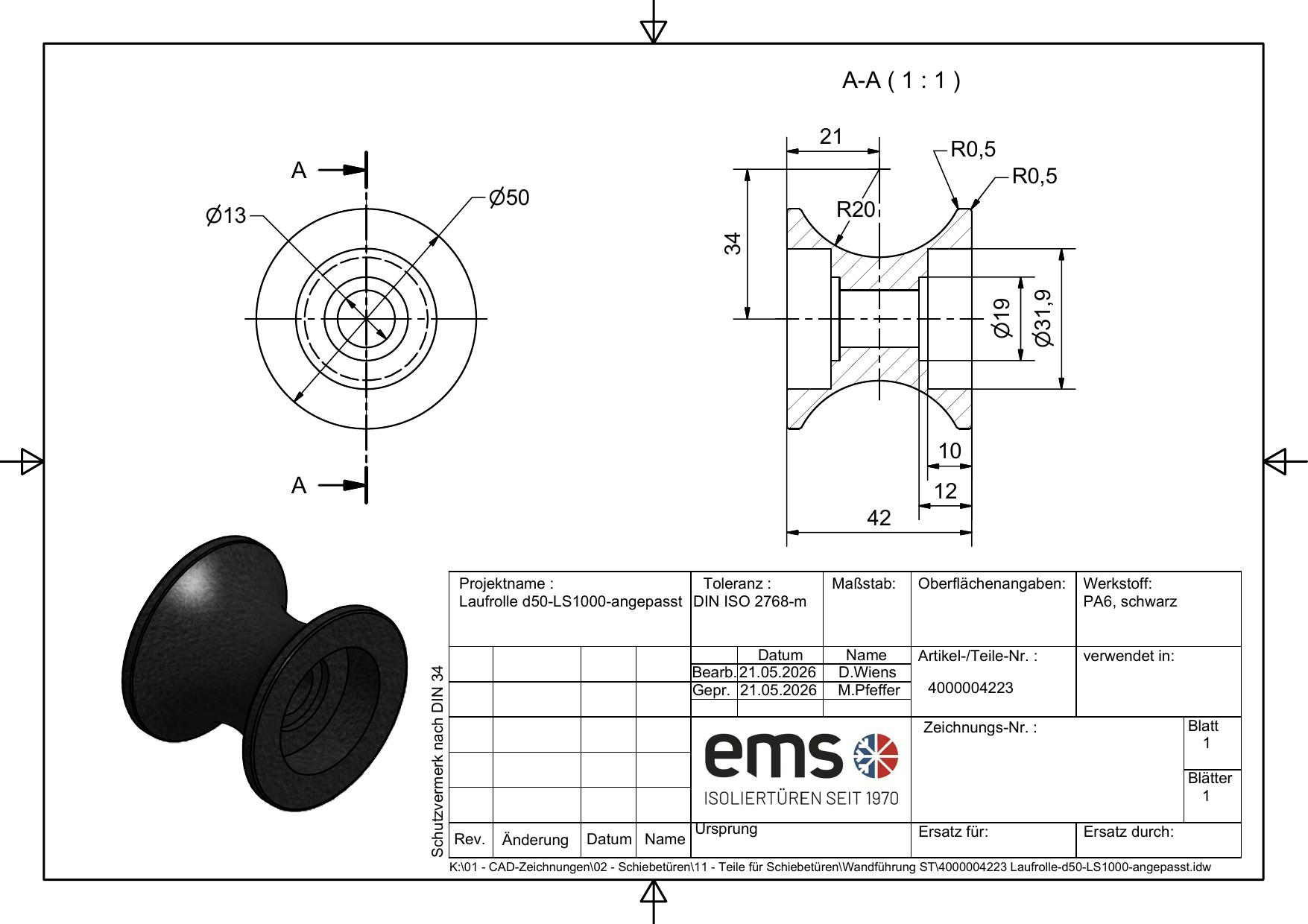

Ansichten und Bemassungen
DREHARBEITEN
12 Maße
Draufsicht
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Aussen-Durchmesser | Ø 50 | mm | |||
| 2 | Bohrungsdurchmesser | Ø 13 | mm |
Schnitt A-A
| Nr. | Typ | Wert | Einheit | Toleranz | Bemerkung | Aktion |
|---|---|---|---|---|---|---|
| 1 | Breite | 21 | mm | |||
| 2 | Hoehe | 34 | mm | |||
| 3 | Laengenmass | 42 | mm | |||
| 4 | Laengenmass | 10 | mm | |||
| 5 | Laengenmass | 12 | mm | |||
| 6 | Aussen-Durchmesser | Ø 31,9 | mm | |||
| 7 | Innen-Durchmesser | Ø 19 | mm | |||
| 8 | Innenradius | 20 | mm | |||
| 9 | Kantenradius | 0,5 | mm | |||
| 10 | Kantenradius | 0,5 | mm |
